Διαδικτυακή χωρητικότητα κάμψης 60 τμχ / ώρα Μέγεθος πλέγματος 50*200 mm Μηχανή συγκόλλησης πλέγματος φράχτη

Διαδικτυακή χωρητικότητα κάμψης 60 τμχ / ώρα Μέγεθος πλέγματος 50*200 mm Μηχανή συγκόλλησης πλέγματος φράχτη


Εισαγωγή της μηχανής συγκόλλησης πλέγματος φράχτη

Το Fence Mesh Welding Machine είναι ένας νέος, εξαιρετικά αυτοματοποιημένος εξοπλισμός συγκόλλησης συρματόπλεγμα που αναπτύχθηκε από την εταιρεία μας. Ενσωματώνει προηγμένη τεχνολογία ηλεκτρομηχανικού ελέγχου και συγκόλλησης αντίστασης (συμπεριλαμβανομένης της συγκόλλησης σύντηξης και σημειακής συγκόλλησης) που έχει τελειοποιηθεί τα τελευταία χρόνια και είναι προσαρμοσμένη στις ανάγκες της εγχώριας αγοράς. Με αρθρωτό δομικό σχεδιασμό, αυτή η μηχανή διευκολύνει μελλοντικές αναβαθμίσεις και λειτουργικές τροποποιήσεις, παρέχοντας ευελιξία προσαρμογής στις εξελισσόμενες απαιτήσεις των πελατών.

Σύμφωνα με τη δομή του, χωρίζεται σε επτά κύρια τμήματα: αυτόματη τροφοδοσία συρμάτινης χοάνης, αυτόματη διάταξη υλικών, μηχανή συγκόλλησης με κύριο πλέγμα, εγκάρσια συρμάτινη χοάνη αυτόματης πτώσης, σύστημα κυκλικής έλξης πλέγματος, αυτόματη μηχανή κάμψης (online κάμψη), σύστημα στοίβαξης πλέγματος φράχτη. Διαθέτει νέο σχεδιασμό, στιβαρό πλαίσιο μηχανής και φιλική προς το χρήστη λειτουργία, προσφέροντας υψηλή οικονομική απόδοση.

Χαρακτηριστικά της μηχανής συγκόλλησης Fence Mesh

1. Ο κινητήρας παρέχει εύκαμπτη πίεση συγκόλλησης για τη διασταύρωση των διαμήκων και των εγκάρσιων/ καλωδίων. Σε σύγκριση με μια εγχώρια μάρκα εξοπλισμού συγκόλλησης με πεπιεσμένο αέρα, έχει σταθερή συγκόλληση, λιγότερο πιτσίλισμα, γρήγορη ταχύτητα συγκόλλησης, χαμηλή αρχική επένδυση, κόστος λειτουργίας και συντήρησης και χαμηλό θόρυβο στην εγκατάσταση.
2. Το μηχανικό παλινδρομικό σχέδιο πλέγματος εξοικονομεί χώρο του εργαστηρίου για παραγωγή πλέγματος και βελτιώνει την ακρίβεια διαστάσεων του πλέγματος.
3. Η οριζόντια χοάνη τυφλού μπορεί να κινηθεί προς την κατεύθυνση εξόδου πλέγματος ως σύνολο, η οποία παρέχει χώρο λειτουργίας για τη ρύθμιση του εξοπλισμού και βελτιώνει σημαντικά την απόδοση προσαρμογής κατά την αλλαγή της προδιαγραφής πλέγματος.
4.Το ηλεκτρικό ντουλάπι διανομής υιοθετεί το προγραμματιζόμενο σύστημα ελέγχου PLC για να κάνει τη διαδικασία ελέγχου πιο ακριβή.
5. Η συσκευή αυτόματης τροφοδοσίας είναι ένας μηχανισμός που αντικαθιστά τη χειροκίνητη τοποθέτηση σύρματος κατά την παραγωγή πάνελ πλέγματος. Οι εργαζόμενοι τοποθετούν προ-ισιωμένα και κομμένα καλώδια στην πλατφόρμα αυτόματης τροφοδοσίας. Η συσκευή, που κινείται από την ισχύ του κινητήρα, μεταφέρει στη συνέχεια τα καλώδια στον κάδο αποθήκευσης της χοάνης αύξησης υλικού.
6. Μετά τη διαδικασία αυτόματης τροφοδοσίας, τοποθετούνται προ-ισιωμένα και κομμένα σύρματα στον κάδο αποθήκευσης της χοάνης αύξησης υλικού. Η περιστροφή του δίσκου λαβής καλωδίων, που οδηγείται από την ισχύ του κινητήρα, επιτυγχάνει τη δράση πτώσης και τακτοποίησης σύρματος. Τα πεσμένα καλώδια πέφτουν αυτόματα στις οριακές αυλακώσεις, εξοικονομώντας έτσι εργασία.
7. Ως βασικό συστατικό για τη διαμόρφωση του πλαισίου πλέγματος, η κύρια μηχανή συγκόλλησης χρησιμοποιεί μπλοκ χρωμίου-ζιρκόνιου-χαλκού υψηλής αγωγιμότητας, προσφέροντας ανώτερη αντοχή στη φθορά.
8. Ελεγχόμενη από PLC, η εγκάρσια συρμάτινη χοάνη χρησιμοποιεί έναν κινητήρα για να οδηγεί την περιστροφή του δίσκου λαβής καλωδίων, επιτυγχάνοντας τη δράση πτώσης σύρματος.
9. Το καρότσι έλξης πλέγματος κινείται μπρος-πίσω εντός του εύρους διαδρομής του για να εκτελέσει την ενέργεια σχεδίασης πλέγματος. Αυτό μειώνει την αντίσταση συγκόλλησης και εξοικονομεί χώρο.
10. Η αυτόματη κάμψη επιτρέπει την εξαιρετικά αποδοτική και συνεχή λειτουργία. Εξαλείφει την ανάγκη για μεταφορά εκτός σύνδεσης και δευτερεύουσα τοποθέτηση, συνδέοντας απρόσκοπτα με την προηγούμενη διαδικασία για την επίτευξη αυτοματοποιημένης ροής. Αυτό βελτιώνει σημαντικά την αποδοτικότητα της παραγωγής, αποφεύγοντας παράλληλα τους κινδύνους ασφάλειας που σχετίζονται με το χειροκίνητο χειρισμό.

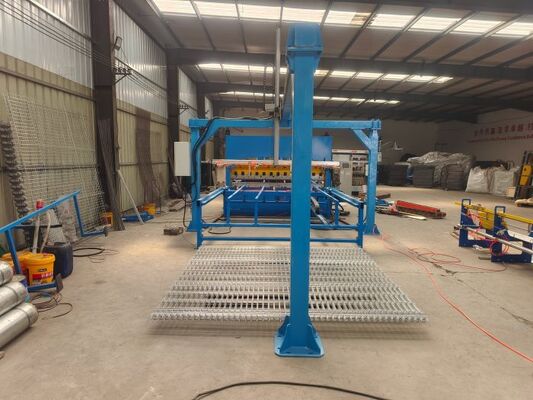

11. Μετά την ολοκλήρωση της συγκόλλησης, η μονάδα στοίβαξης πλέγματος θα πιάσει και θα σηκώσει το πλέγμα και θα στοιβάξει αυτόματα στο καρότσι. Ο σερβοκινητήρας ελέγχει την ανύψωση του πλέγματος. Ο σερβοκινητήρας ελέγχει το πλέγμα που απομακρύνεται.

Πλεονεκτήματα της μηχανής συγκόλλησης πλέγματος φράχτη

1. Το μήκος του φράχτη (ύψος φράχτη) μπορεί να ρυθμιστεί αυθαίρετα 1000-2500 mm.
2. Η συσκευή δόνησης προστίθεται στο σύστημα τροφοδοσίας σταυρωτού σύρματος για να αποτραπεί η περιέλιξη του σύρματος.
3. Το καλώδιο γραμμής και το σταυρό καλώδιο είναι ακριβής τοποθέτηση, το πλαίσιο πλέγματος είναι επίπεδο, η οπή πλέγματος είναι στάνταρ.
4. Η απόσταση μεταξύ των καλωδίων ρυθμίζεται μέσω της οθόνης αφής, διαφορετικά μεγέθη ματιών μπορούν να ρυθμιστούν στο ίδιο πλέγμα.

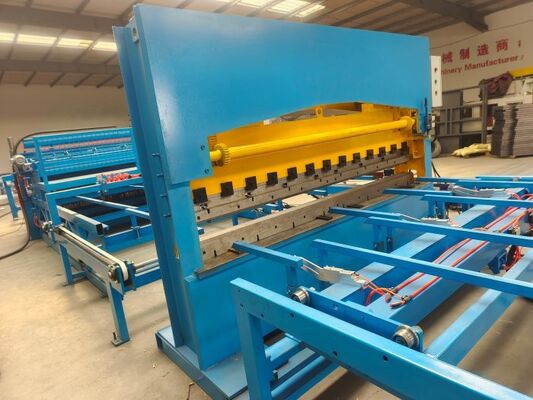

5. Οι άνω και κάτω μήτρες της μηχανής κάμψης κινούνται ταυτόχρονα για εξοικονόμηση χρόνου.
6. Μπορούμε εύκολα να ρυθμίσουμε το ρεύμα συγκόλλησης όταν χρειάζεται να συγκολλήσουμε διαφορετικές διαμέτρους σύρματος.
7. Το σύστημα τροφοδοσίας καλωδίων γραμμής έχει προσθέσει μια χοάνη, η οποία μπορεί να τοποθετήσει 1 τόνο σύρματος.
8. Μπορούμε να ρυθμίσουμε την έξοδο και να σταματήσουμε τη μηχανή αυτόματα αφού τελειώσει η παραγωγή πλέγματος.
9. Τροφοδοσία καλωδίων, συγκόλληση πλέγματος, κάμψη πλέγματος, στοίβαξη πλέγματος που τρέχει μαζί. Υψηλή απόδοση παραγωγής.

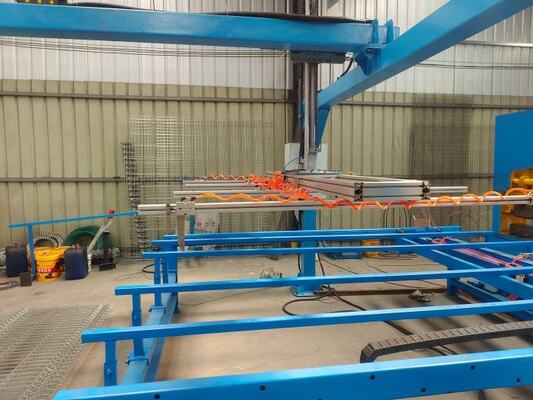

10. Το σύστημα στοίβαξης πλέγματος ρομπότ μπορεί να τοποθετήσει με ακρίβεια και γρήγορα το πλέγμα, εξοικονομώντας κόστος εργασίας.

Τεχνικές Παράμετροι Μηχανής Συγκόλλησης Πλέγματος Φράχτης



Εφαρμογή μηχανής συγκόλλησης πλέγματος φράχτη

Η μηχανή συγκόλλησης πλέγματος φράχτη προστατευτικών κιγκλιδωμάτων χρησιμοποιείται κυρίως για φράκτες αυτοκινητοδρόμων, φράχτες σιδηροτροχιών υψηλής ταχύτητας, δημοτικούς φράκτες μηχανικής, κατασκευή αεροδρομίων κ.λπ.

Φωτογραφίες της μηχανής συγκόλλησης πλέγματος φράχτη
