Μηχανή συγκόλλησης σύρματος πλέγματος / συγκόλληση φράχτη
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | DIXUN |
| Πιστοποίηση | CE & ISO 9001:2015 |
| Αριθμό μοντέλου | DX-2500A |
| Ποσότητα παραγγελίας min | ένα σετ |
| Συσκευασία λεπτομέρειες | Τα ανταλλακτικά και ο πίνακας ελέγχου θα φορτωθούν σε ξύλινο κουτί. Η κύρια μηχανή είναι γυμνή συσκε |
| Χρόνος παράδοσης | 30 εργάσιμες ημέρες |
| Δυνατότητα προσφοράς | 5 σετ το μήνα |
Λεπτομέρειες
| Διάμετρος σύρματος | 3-6 χιλιοστά | Πιστοποίηση | CE,ISO9001 |
|---|---|---|---|
| Χρώμα | μπορεί να προσαρμοστεί | Δυναμικό | 220V/380V/415V/440V |
| Ταχύτητα συγκόλλησης | 40-60 φορές/λεπτό | Ονομα | Μηχανή συγκόλλησης καλωδίων |
| τύπος | πλήρως αυτόματο | Κατάσταση | Νέος |
| Χρήση | συγκόλληση φράχτη από συρμάτινο πλέγμα, Μηχανή συγκόλλησης με συρμάτινο πλέγμα ενίσχυσης ασφαλείας κ | Ύψος φράχτη | 1000-2500mm |
| Δυνατότητα κάμψης | Αυτόματη κάμψη | Τραβώντας μοτέρ πλέγματος | Σερβοκινητήρας |
| Επισημαίνω | μηχανή συγκόλλησης πλέγματος συρματόπλεγματος με εγγύηση,βιομηχανικό εξοπλισμό συγκόλλησης συρματόπλεγματος,industrial wire mesh welding equipment |
||
Περιγραφή προϊόντων
Μηχανή συγκόλλησης σύρματος πλέγματος / συγκόλληση φράχτη
Εισαγωγή της μηχανής συγκόλλησης συρμάτων
1Το σύστημα ελέγχου υιοθετεί συγχρονισμένη τεχνολογία CNC, πρόγραμμα PLC και HMI. Είναι εύκολο και βολικό να λειτουργήσει με την οθόνη αφής.
2Τα καλώδια διασταύρωσης τροφοδοτούνται από τη συσκευή θόλωσης αυτόματα και ελέγχονται από κινητήρα βήματος.Η συσκευή κατάστημα διασταύρωση έχει μεγαλύτερη χωρητικότητα μπορεί να φορτώσει μέγιστο 1 τόνο καλωδίων.
3. ρυθμιζόμενη απόσταση κάθετου σύρματος που επιτρέπει διαφορετικό μέγεθος τρύπας μεταξύ του κάθετου σύρματος, όταν εισάγεται η απόσταση του διασταυρούμενου σύρματος στην οθόνη αφής, οποιοδήποτε μέγεθος πλέγματος μπορεί να γίνει.Μέγεθος πλέγματος συγκόλλησης μπορεί να ρυθμιστεί τυχαία εντός εύρους.
4Το σύστημα ελκυστήρα είναι ελεγχόμενο από ένα μηχάνημα με σέρβο κινητήρα.
5Η άνω και κάτω κίνηση του γάντζου είναι ελεγχόμενη από τον αέρα κύλινδρο και η απόσταση σύρματος (διασταυρούμενος χώρος καλωδίου) ρυθμίζεται από το PLC στην οθόνη αφής.
6. μετασχηματιστής συγκόλλησης ψύξης νερού: 160KVA*9PCS (51 ηλεκτρόδια συγκόλλησης) ∆εν χρειάζονται κάθε 6 ηλεκτρόδια συγκόλλησης έναν μετασχηματιστή συγκόλλησης.Το οποίο έχει μεγαλύτερη διάρκεια ζωής.
7Ο τρόπος τροφοδοσίας του σύρματος: Τα κατακόρυφα σύρματα προ-ευθυγραμμίζονται και προ-κοπούνται.
8. Η μηχανή κάμψης θα κάμψει το πάνελ δίχτυ αυτόματα μετά την έλξη του αυτοκινήτου δίχτυ σπρώξτε το πάνελ δίχτυ κάτω από τη μηχανή κάμψης. Η μηχανή κάμψης μπορεί να κάμψει το πάνελ δίχτυ στην αρχή,στη μέση και στο τέλος.Η μηχανή κάμψης ελέγχεται από το ντουλάπι ελέγχου. Τέλος. Η συσκευή στοιβάσματος ρομπότ mesh υιοθετεί έξυπνη ρομπότ stack.that grabs the 3d fence on the collect mesh car.Το πλεονέκτημα του είναι ότι μπορεί να τοποθετήσει με ακρίβεια και γρήγορα το δίχτυ σε σειρά, μείωση της εργασίας και εξοικονόμηση κόστους.
9Ο μετασχηματιστής ισχύος πρέπει να είναι τουλάχιστον 160 KVA για να τροφοδοτεί τη λειτουργία της μηχανής και η απόσταση μεταξύ του μετασχηματιστή ισχύος και της μηχανής εντός των 100 m.
10Υλικό: Κατάλληλο για καλώδια χαμηλής περιεκτικότητας σε άνθρακα, γαλβανισμένα καλώδια.
Λεπτομέρειες της μηχανής συγκόλλησης σύρματος
1.Διάταξη τροφοδοσίας μήκους καλωδίου
Το σύστημα τροφοδοσίας μήκους μήκους είναι ένα νέο σχέδιο, το οποίο μπορεί να τοποθετήσει μήκους μήκους καλωδίων γρήγορα και με ακρίβεια, αυτόματο συναγερμό σε περίπτωση βλάβης.Που μπορεί να φορτώσει 1500 κιλά καλώδια..
2. Ενδιάμεση συσκευή στροφής σύρματος
Η διάταξη αυτή είναι ειδικά σχεδιασμένη για να κάνει το διάμεσο σύρμα να φτάνει με ακρίβεια στην καθορισμένη θέση και να διασφαλίζει ότι το πρότυπο πλέγματος δεν έχει σφάλμα.
3Η σύνδεση μεταξύ του μετασχηματιστή συγκόλλησης και των ηλεκτροδίων χρησιμοποιεί μπλοκ χαλκού αντί για μαλακό φύλλο χαλκού, το οποίο έχει καλύτερη ποιότητα και αγωγικότητα.
4Το ηλεκτρόδιο και η βάση χαλκού είναι όλα κατασκευασμένα από χαλκό υψηλού χρωμίου (CuCrZr), το οποίο είναι ένα ειδικό υλικό κράματος με αντοχή στην φθορά και την αντοχή σε υψηλές θερμοκρασίες.Αύξηση της διάρκειας ζωής του ηλεκτρόδου.
5Συσκευή τραβήγματος (Ελέγχεται από κυλίνδρο αέρα με κινητήρα ελεγκτή)
Το δίχτυ τραβήξει επανειλημμένα είναι να τραβήξει το συγκολλημένο καλώδιο από το πλέγμα σύμφωνα με το
Παράμετροι που ορίζονται από το πρόγραμμα, και σύμφωνα με το μήκος του πλέγματος, μπορεί να συνειδητοποιήσει πλέγμα τράβηξης επανειλημμένα, έτσι ώστε ολόκληρο το πλέγμα είναι εντελώς τραβήχτηκε έξω.
6Η συσκευή πλέγματος ώθησης
Η συσκευή αυτή χρησιμοποιείται για να σπρώξει το πάνελ του πλέγματος κάτω από τη μηχανή κάμψης.
7Αυτοματοποιημένη μηχανή κάμψης
Αυτή η μηχανή κάμψης μπορεί να online κάμψη πλέγμα πίνακα αυτόματα, εξοικονομώντας εργασία και να παρέχει υψηλή απόδοση.
8. Τραβήξτε συσκευή πλέγμα μετά την κάμψη πλέγμα.
Η συσκευή τραβήγματος δίχτυς τραβήξει έξω το 3D πίνακα φράχτη μετά την κάμψη.
9. Αυτοματοποιημένη συσκευή στρώσης φράχτη δίχτυ
Η συσκευή συσσώρευσης πλέγματος μπορεί να συσσωρεύσει με ακρίβεια το 3D πλέγμα φράχτη καθαρά, να διευκολύνει τη συσκευασία και να μειώσει το κόστος εργασίας.
10Διασταυρούμενη συσκευή τροφοδοσίας καλωδίων
Ο κινητήρας βήματος οδηγεί τη συσκευή τύπου δίσκου για να ρίξει τα εγκάρσια σύρματα αυτόματα.
Το πετσέτα καλωδίου είναι μια συσκευή τροφοδοσίας που στέλνει ευθεία και κόβει το σταθερό μήκος χάλυβα οι ράβδοι στη θέση του ηλεκτροδίου συγκόλλησης της κύριας μηχανής συγκόλλησης σύμφωνα με την συγκόλληση Το μεγαλύτερο χαρακτηριστικό αυτής της θόλωσης είναι ότι είναι εξοπλισμένη με ένα σιλό αποθήκευσης με διασταυρούμενο σύρμα και μια αυτόματη συσκευή τροφοδοσίας. Η εν λόγω μέθοδος βελτιώνει την αποδοτικότητα της παραγωγής.
Η θήκη αυτή αποτελείται από σκάλα πλατφόρμας, δοχείο αποθήκευσης και θήκη πτώσης, η οποία είναι εγκατεστημένη στο πλαίσιο έλξης κυκλώματος.Υπάρχουν σκάλες και στις δύο πλευρές της πλατφόρμας για εύκολη λειτουργία. Το δοχείο αποθήκευσης είναι εξοπλισμένο με ένα σύνολο μαγνητικών κινητήρων κυλίνδρων. Οι ράβδοι απορροφώνται στους κυλίνδρους και αποστέλλονται στον κάδο αποθήκευσης. Το δοχείο αποθήκευσης υλικών είναι εξοπλισμένο με διακόπτη ανίχνευσης θέσης για τον έλεγχο του αν απαιτείται πρόσθετο υλικό ανάλογα με την ποσότητα του παρασκευασμένου υλικού. Η πέφτει hopper χρησιμοποιεί ένα δίσκο σε σχήμα δέος για να κρατήσει με ακρίβεια το σύρμα, και ομοιόμορφα τροφοδοτούν κάθε διασταυρούμενο σύρμα στην θέση του σπρώχτη ένα προς ένα σύμφωνα με τις ανάγκες συγκόλλησης.Η ισχύς του καλωδίου είναι 13.5N.m σταπ κινητήρα.
Τεχνικές παραμέτρους μηχανής συγκόλλησης συρμάτων
| Σχήμα | DX-2500A | Διάμετρος καλωδίου | 30,0 έως 6,0 mm |
| Διασταύρωση μήκους καλωδίου |
50-250 mm (προσαρμόσιμο) |
Σημείο κάθετου καλωδίου | Προεπελεκτό νήμα κατακόρυφο νήμα τροφοδοσίας hopper αυτόματη |
| Διασταύρωση καλωδίου |
50-250 mm (προσαρμόσιμο) |
Σχήμα διασταυρούμενου καλωδίου | Εφοδιασμός με ηλεκτρικό ρεύμα με προετοιμασμένη τροφοδοσία με σταδιακό κινητήρα |
| πλάτος του πίνακα ματιών | Μέγιστο 2500 mm | Διάταξη | (προσαρμοσμένο) |
| Ταχύτητα συγκόλλησης | 55-65 φορές/min | Μετασχηματιστή συγκόλλησης | 160KVAX9 PCS |
| Ελέκτροδοι συγκόλλησης | 51 PCS | Μέγεθος πίνακα ματιών | 1000-3000 mm |
| Βάρος της μηχανής | 14.8 Τ | Μέγεθος μηχανής | 25 x 3,8 x 2,2 μέτρα (L*W*H) |
| Κατανάλωση | 55-60 πάνελ ανά ώρα | Μέθοδος πλέγματος έλξης | Με κινητήρα παροχής |
| Ανθρώπινο δυναμικό | 1-2 άτομα | Απαιτούμενη επιφάνεια εδάφους | 26 x 5m x 7m (L*W*H) |
| Μετασχηματιστής ισχύος | 200KVA | Ηλεκτρικό φρένο | 630Α |
| Καλώδιο |
240mm2*3pcs (Αλουμινένιο καλώδιο) |
Απόσταση από τον μετασχηματιστή ισχύος στην μηχανή | 100 μέτρα |

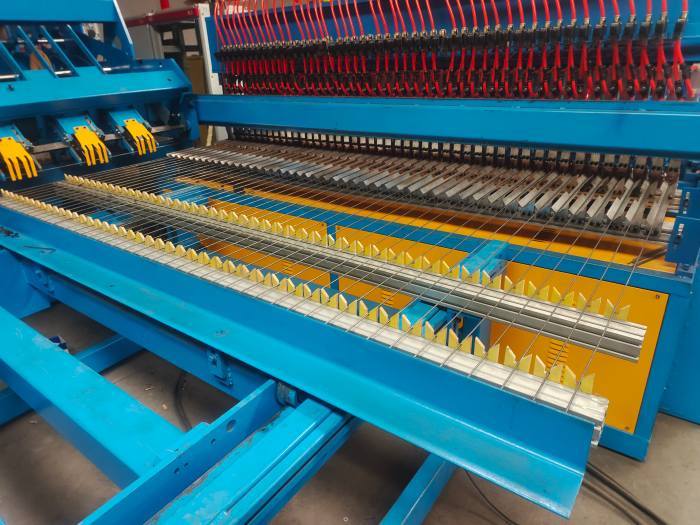

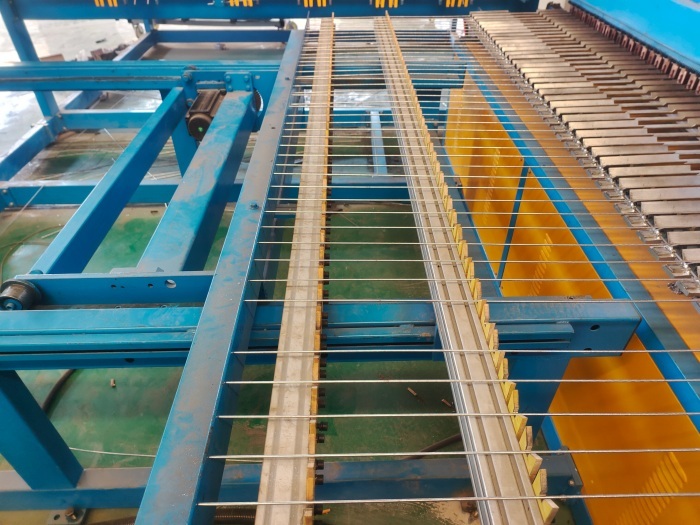

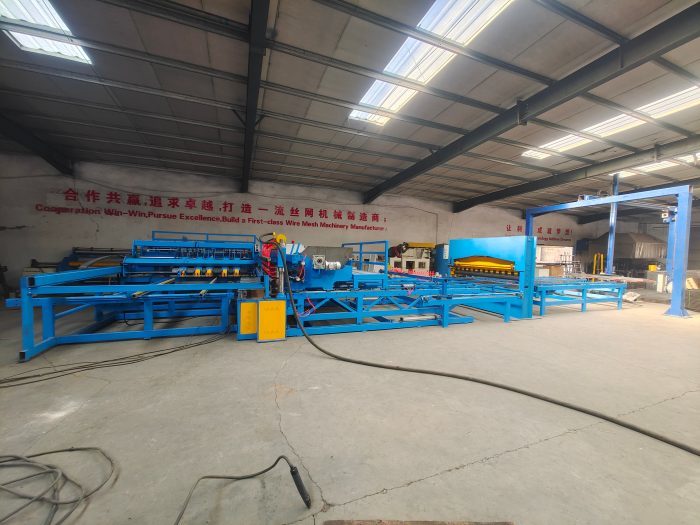

Φωτογραφίες της μηχανής συγκόλλησης σύρματος
