Μηχανή συγκόλλησης πλαισίου πλέγματος 2.4*6m

Μηχανή συγκόλλησης πάνελ πλέγματος 2,4*6m Automatic Shear Wire Mesh Panel

Εισαγωγή μηχανής συγκόλλησης πάνελ συρμάτινου πλέγματος

Αυτή η γραμμή παραγωγής είναι ένας νέος τύπος εξοπλισμού που αναπτύχθηκε ανεξάρτητα από τους μηχανικούς μας με βάση την πολυετή εμπειρία τους στην τεχνολογία συγκόλλησης πλέγματος και τις ανάγκες των πελατών. Παρέχει περισσότερες επιλογές για τους πελάτες μεσαίας κατηγορίας των οποίων τα εργοστάσια αναπτύσσονται.

Η μηχανή συγκόλλησης πάνελ με συρμάτινο πλέγμα είναι μια συσκευή που εφαρμόζει πίεση και ηλεκτρισμό στις προ-τοποθετημένες διαμήκεις και εγκάρσιες γραμμές για να σχηματίσουν σημεία συγκόλλησης.

1. Το ελατήριο πίεσης άνω επαφής έχει διάρκεια ζωής άνω των 10.000.000 κύκλων κάτω από το ονομαστικό φορτίο.

2. Ο κύριος κινητήρας χρησιμοποιεί κινητήρα πέδησης μεταβλητής συχνότητας 7,5 KW για να εξασφαλίσει την πίεση και την ταχύτητα συγκόλλησης.

3. Χρησιμοποιήστε το καλούπι επένδυσης για να εξασφαλίσετε την ακρίβεια του πλέγματος.

4. Υπάρχει μια συσκευή ανίχνευσης σταυροειδών γραμμών για τη διασφάλιση της ακρίβειας της θέσης τοποθέτησης νήματος σταυρωτής γραμμής.

5. Μονοφασικός μετασχηματιστής συγκόλλησης ισχύος 200 KVA

6. Τα μπλοκ ηλεκτροδίων είναι κατασκευασμένα από χαλκό χρωμίου-ζιρκόνιου με σκληρότητα HRB ≥ 78 και αγωγιμότητα ≥ 50 MS/m. Οι προδιαγραφές είναι 35×35×35 mm. Οι επιφάνειες εργασίας μπορούν να εναλλάσσονται για χρήση, αυξάνοντας έτσι τον ρυθμό χρήσης των μπλοκ ηλεκτροδίων. Το άνω ηλεκτρόδιο είναι κατασκευασμένο από ράβδους χρωμίου-ζιρκονίου με σκληρότητα HRB ≥ 78 και αγωγιμότητα ≥ 50 MS/m και οι προδιαγραφές είναι ∅25 mm.

7. Η θήκη ηλεκτροδίου είναι κατασκευασμένη από Τ2 χαλκό τετράγωνο με αγωγιμότητα ≥ 56 MS/m. Αυτό αυξάνει την αγωγιμότητα μεταξύ των χάλκινων πλακών και παρατείνει τη διάρκεια ζωής των ηλεκτροδίων.

8. Το σύρμα υψηλής αγωγιμότητας είναι κατασκευασμένο από λωρίδα χαλκού Τ2 και κατασκευάζεται με διαδικασία κρύας κάμψης, η οποία εξασφαλίζει την ποιότητα συγκόλλησης και παρατείνει τη διάρκεια ζωής.

Χαρακτηριστικά μηχανής συγκόλλησης πάνελ συρματόπλεγμα

Διαμήκης τροφοδοσία καλωδίων

Το σύστημα διαμήκους γραμμής αποτελείται από ανίχνευση τροφοδοσίας υλικού, κύλινδρο ευθυγράμμισης και συρμάτινο καρούλι.

1. Η ανίχνευση τροφοδοσίας χρησιμοποιείται για τον έλεγχο της κατάστασης έλλειψης υλικού κατά μήκος της διαμήκους γραμμής, διασφαλίζοντας τη συνέχεια της λειτουργίας της μηχανής συγκόλλησης.

2. Η συσκευή ισιώματος εκτελείται χρησιμοποιώντας μια ενιαία διαδικασία ισιώματος για να εξασφαλιστεί η επιπεδότητα του πλέγματος.

Σταυρός συρμάτινη χοάνη

1. Η εγκάρσια συρμάτινη χοάνη είναι μια συσκευή μεταφοράς που τροφοδοτεί τις ισιωμένες και κομμένες ράβδους ενίσχυσης τυπικού μήκους στη θέση ηλεκτροδίου συγκόλλησης της κύριας μηχανής όπως απαιτείται για τη συγκόλληση. Αποτελείται από μια σκάλα πλατφόρμας, έναν κάδο αποθήκευσης και μια χοάνη εκκένωσης. Αποτελείται από μια σκάλα πλατφόρμας, έναν κάδο αποθήκευσης και μια χοάνη εκκένωσης.

2. Ο βηματικός κινητήρας παίρνει αυτόματα το νήμα και το ρίχνει αυτόματα στην καθορισμένη θέση.

3. Η εγκάρσια συρμάτινη χοάνη είναι τύπου δίσκου, γεγονός που διευκολύνει τους εργαζόμενους να χειριστούν το σύρμα και μειώνει την ένταση εργασίας τους.

Πλέγμα έλξης ανακύκλωσης

1. Η διαδικασία επαναλαμβανόμενου πλέγματος έλξης περιλαμβάνει το τράβηγμα των ήδη συγκολλημένων οριζόντιων γραμμών σύμφωνα με τις παραμέτρους που ορίζονται από το πρόγραμμα για να σχηματιστεί ένα πλέγμα. Με βάση το μήκος του διχτυού, αυτή η διαδικασία μπορεί να επαναληφθεί πολλές φορές μέχρι να τραβηχτεί τελείως όλο το φύλλο διχτυού. Με βάση το μήκος του διχτυού, αυτή η διαδικασία μπορεί να επαναληφθεί πολλές φορές μέχρι να τραβηχτεί τελείως όλο το φύλλο διχτυού.

2. Το διχτυωτό άγκιστρο τραβιέται μηχανικά, με πνευματική υποβοήθηση για την ανύψωση και το κατέβασμα του γάντζου.

Κουριστική μηχανή

Μια μηχανή κοπής υψηλής ακρίβειας μπορεί να κόψει εγκάρσιες τρύπες σύρματος 2 mm, αφήνοντας τις τραχιές άκρες του πλέγματος εντός 1 mm. (Τρεις επιλογές)

Σύστημα Ελέγχου

1. Χρησιμοποιώντας ένα προγραμματιζόμενο σύστημα ελέγχου PLC και μια διεπαφή λειτουργίας οθόνης αφής.

2. Κάθε λειτουργική δομή είναι εξοπλισμένη με συσκευή ανίχνευσης σφαλμάτων και διαθέτει λειτουργία αυτόματης συναγερμού και απενεργοποίησης.

3. Οι προδιαγραφές πλέγματος και οι παράμετροι λειτουργίας κάθε μηχανισμού ρυθμίζονται μέσω της διεπαφής της οθόνης αφής.

4. Το ρεύμα και ο χρόνος συγκόλλησης ρυθμίζονται μέσω της οθόνης αφής στον κύριο πίνακα ελέγχου.

5. Χρησιμοποιώντας έναν ελεγκτή συγκόλλησης από χαλύβδινο πλέγμα και ένα θυρίστορ για σύγχρονο έλεγχο, είναι δυνατό να επιτευχθεί ταυτόχρονη συγκόλληση του μετασχηματιστή ή ξεχωριστός έλεγχος για κάθε τμήμα.

6. Ο πίνακας ελέγχου CNC χρησιμοποιεί παγκοσμίου φήμης μάρκες. Ο πίνακας ελέγχου CNC υιοθετεί παγκοσμίου φήμης μάρκες ηλεκτρικών ειδών, εξασφαλίζοντας σταθερή απόδοση, ακριβή έλεγχο, υψηλή αξιοπιστία και μεγαλύτερη διάρκεια ζωής, ενώ μειώνει τα ποσοστά αστοχίας και το κόστος συντήρησης.

Τεχνικές παράμετροι μηχανής συγκόλλησης πάνελ συρματόπλεγμα

Εφαρμογές του πίνακα συρματόπλεγμα

Αυτό το φως δρόμου διαθέτει υψηλή φωτεινότητα, εξοικονόμηση ενέργειας, προστασία του περιβάλλοντος και εύκολη εγκατάσταση. Έχει αδιάβροχη βαθμολογία IP67 και έχει περάσει την πιστοποίηση CE. Είναι κατάλληλο για σχολεία, πάρκα, παρυφές δρόμων, εργοστάσια, πλατείες κλπ. Έχει εγγύηση 3 ετών. Επιπλέον, μπορούμε να παρέχουμε διάφορα στυλ για να καλύψουμε τις ανάγκες σας.

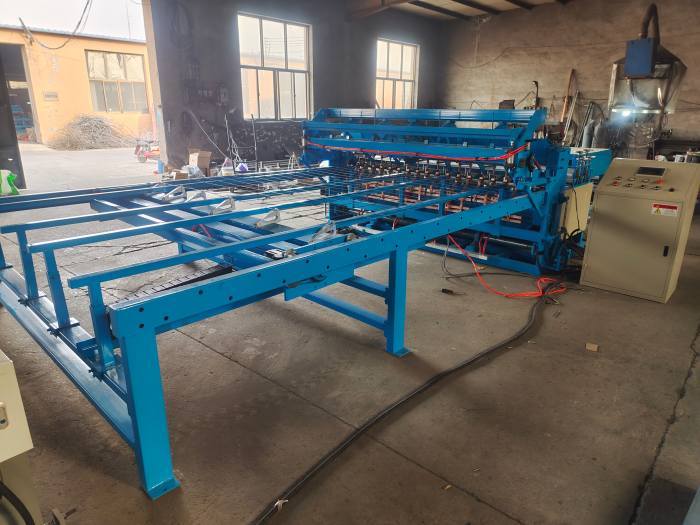

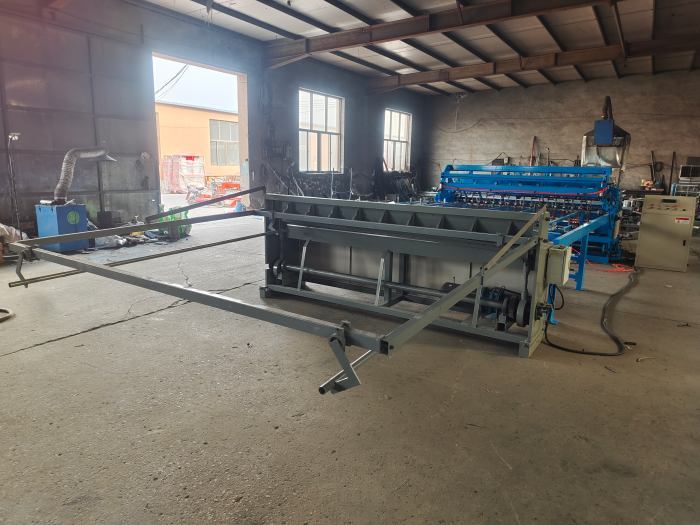

Φωτογραφίες μηχανής συγκόλλησης πάνελ συρματόπλεγμα
