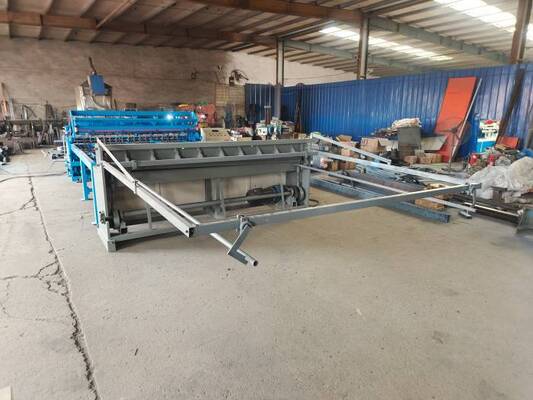

Μέγεθος πλέγματος 100 * 100mm PLC κατασκευή πλέγματος πίνακα συγκόλλησης μηχανή

Μέγεθος πλέγματος 100 * 100mm PLC κατασκευή πλέγματος πίνακα συγκόλλησης μηχανή

Εισαγωγή κατασκευαστικού πλέγματος πίνακα συγκόλλησης μηχανή

Η μηχανή συγκόλλησης συρμάτων είναι μια συσκευή που εφαρμόζει πίεση και ηλεκτρισμό στις προκαθορισμένες διαμήκεις και εγκάρσιες γραμμές για να σχηματίσουν σημεία συγκόλλησης.

1Το άνω ελατήριο πίεσης επαφής έχει διάρκεια ζωής άνω των 10 ετών.0000,000 κύκλους κάτω από το ονομαστικό φορτίο.

2Ο κύριος κινητήρας χρησιμοποιεί κινητήρα πέδησης μεταβλητής συχνότητας 7,5 kW για να εξασφαλίσει την πίεση και την ταχύτητα συγκόλλησης.

3Χρησιμοποιήστε το καλούπι επάνω για να εξασφαλιστεί η ακρίβεια του πλέγματος.

4Υπάρχει συσκευή ανίχνευσης διασταυρούμενης γραμμής για να εξασφαλιστεί η ακρίβεια της θέσης τοποθέτησης της διασταυρούμενης γραμμής.

5Μετασχηματιστής συγκόλλησης μονής φάσης ισχύος 200 KVA

6Τα μπλοκ ηλεκτροδίων είναι κατασκευασμένα από χαλκό χρώματος-ζύρκονίου με σκληρότητα HRB ≥ 78 και αγωγιμότητα ≥ 50 MS/m. Οι προδιαγραφές είναι 35×35×35 mm.Οι επιφάνειες εργασίας μπορούν να εναλλάσσονται για χρήσηΤο άνω ηλεκτρόδιο είναι κατασκευασμένο από ράβδους χρωμίου-ζίρκονίου με σκληρότητα HRB ≥ 78 και αγωγιμότητα ≥ 50 MS/m,και οι προδιαγραφές είναι 25 mm.

7Ο θολωτής ηλεκτροδίων είναι κατασκευασμένος από τετράγωνο χαλκού T2 με αγωγιμότητα ≥ 56 MS/m. Αυτό αυξάνει την αγωγιμότητα μεταξύ χαλκού πλάκες και επεκτείνει τη διάρκεια ζωής των ηλεκτροδίων.

8Το σύρμα υψηλής αγωγιμότητας είναι κατασκευασμένο από ταινία χαλκού T2 και κατασκευάζεται με διαδικασία ψυχρής κάμψης, η οποία εξασφαλίζει την ποιότητα συγκόλλησης και παρατείνει τη διάρκεια ζωής.

Ειδικότητες της μηχανής συγκόλλησης πινάκων δομικών πλέκων

Διαμήκη τροφοδοσία με σύρμα

Το σύστημα διαμήκης γραμμής αποτελείται από ανίχνευση τροφοδοσίας υλικού, κύλινδρο ευθυγράμμισης και τροχιά σύρματος.

1Η ανίχνευση τροφοδοσίας χρησιμοποιείται για τον έλεγχο της κατάστασης έλλειψης υλικού κατά μήκος της διαμήκης γραμμής, εξασφαλίζοντας τη συνέχεια της λειτουργίας της μηχανής συγκόλλησης.

2Η διάταξη ευθυγράμμισης πραγματοποιείται με τη χρήση μιας και μόνο διαδικασίας ευθυγράμμισης για να εξασφαλιστεί η επίπεδη κατάσταση του ματιού.

Διασταυρούμενο καλώδιο

1Ο διασταυρούμενος συρμός είναι μια συσκευή μεταφοράς που τροφοδοτεί τις ευθυγραμμισμένες και κομμένες ράβδους ενίσχυσης τυπικού μήκους στην θέση ηλεκτρόδου συγκόλλησης της κύριας μηχανής όπως απαιτείται για συγκόλληση.Το υλικό με διασταυρούμενες ράβδους είναι μια συσκευή μεταφοράς που τροφοδοτεί τις ευθυγραμμισμένες και κομμένες ράβδους ενίσχυσης τυπικού μήκους στην θέση ηλεκτρόδου συγκόλλησης του κύριου μηχανήματος όπως απαιτείται για συγκόλλησηΑποτελείται από μια σκάλα πλατφόρμας, ένα δοχείο αποθήκευσης και ένα δοχείο εκφόρτωσης.

2Ο κινητήρας σταπ σηκώνει αυτόματα το νήμα και το αφήνει αυτόματα στην καθορισμένη θέση.

3Η διασταυρούμενη καλωδίωση είναι τύπου δίσκου, γεγονός που διευκολύνει τους εργαζόμενους να χειρίζονται το καλώδιο και μειώνει την ένταση της εργασίας τους.

Ανακυκλώστε το πλέγμα έλξης

1Η επαναλαμβανόμενη διαδικασία πλέγματος σχοινίς περιλαμβάνει την ανάσυρση των ήδη συγκολλημένων οριζόντιων γραμμών σύμφωνα με τις παραμέτρους που ορίζονται από το πρόγραμμα για να σχηματίσουν ένα πλέγμα.Η διαδικασία επαναλαμβανόμενου πλέγματος περιλαμβάνει την απόσυρση των ήδη συγκολλημένων οριζόντιων γραμμών σύμφωνα με τις παραμέτρους που ορίζονται από το πρόγραμμα για να σχηματίσουν ένα πλέγμαΗ διαδικασία αυτή μπορεί να επαναληφθεί αρκετές φορές, ανάλογα με το μήκος του δίχτυου, μέχρι να αποσυρθεί πλήρως ολόκληρο το φύλλο του δίχτυου.η διαδικασία αυτή μπορεί να επαναληφθεί πολλές φορές μέχρι να αποσυρθεί πλήρως ολόκληρο το φύλλο δικτύου.

2Το αγκίστρι ματιού τραβάται μηχανικά, με πνευματική υποστήριξη για την ανύψωση και τη μείωση του αγκίστριου.με ατμοσφαιρική υποστήριξη για την ανύψωση και την κατήφορο του γάντζου.

Μηχανή κοπής

Μια μηχανή κοπής υψηλής ακρίβειας μπορεί να κόψει τρύπες διασταυρούμενου καλωδίου 2 mm, αφήνοντας τις τραχές άκρες του πλέγματος εντός 1 mm. (Τρεις επιλογές)

Σύστημα ελέγχου

1Χρησιμοποιώντας ένα PLC προγραμματιζόμενο σύστημα ελέγχου και μια οθόνη αφής διεπαφή λειτουργίας.

2Κάθε λειτουργική δομή είναι εξοπλισμένη με συσκευή ανίχνευσης σφαλμάτων και διαθέτει λειτουργία αυτόματου συναγερμού και κλείδωσης.

3Οι προδιαγραφές των πλέκων και οι παραμέτροι λειτουργίας κάθε μηχανισμού ρυθμίζονται μέσω της διεπαφής με οθόνη αφής.

4Το ρεύμα συγκόλλησης και ο χρόνος ρυθμίζονται μέσω της οθόνης αφής στο κύριο ντουλάπι ελέγχου.

5Χρησιμοποιώντας έναν ελεγκτή συγκόλλησης από ατσάλινο πλέγμα και έναν θυρίστορα για συγχρονικό έλεγχο, είναι δυνατόν να επιτευχθεί ταυτόχρονη συγκόλληση του μετασχηματιστή ή ξεχωριστός έλεγχος για κάθε τμήμα.

6Το ντουλάπι ελέγχου CNC χρησιμοποιεί παγκοσμίως γνωστά εμπορικά σήματα.και μεγαλύτερη διάρκεια ζωής, μειώνοντας ταυτόχρονα τα ποσοστά αποτυχίας και το κόστος συντήρησης.

Τεχνικές παραμέτρους μηχανής συγκόλλησης πίνακα πλέγματος κατασκευής

Εφαρμογές του πίνακα συρματικής πλέξης

Το φως του δρόμου διαθέτει υψηλή φωτεινότητα, εξοικονόμηση ενέργειας, προστασία του περιβάλλοντος και εύκολη εγκατάσταση.Είναι κατάλληλο για σχολεία., πάρκα, παράδρομους, εργοστάσια, πλατείες, κλπ. Έχει περίοδο εγγύησης 3 ετών. Επιπλέον, μπορούμε να παρέχουμε διάφορα στυλ για να καλύψουμε τις ανάγκες σας.

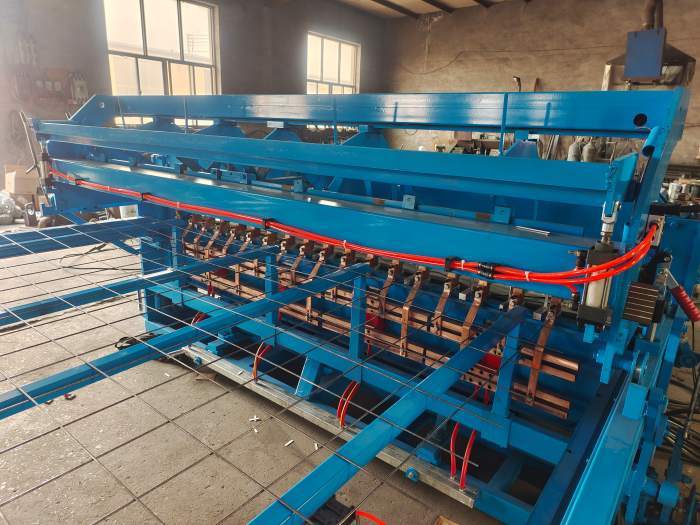

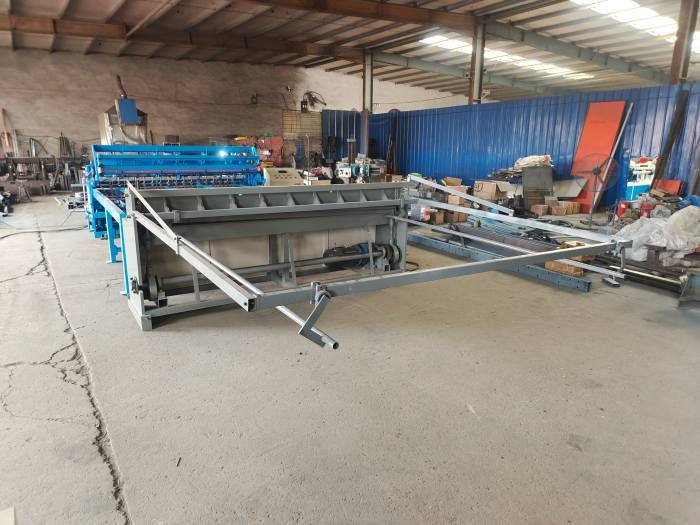

Φωτογραφίες μηχανής συγκόλλησης δομικών πλέκων
