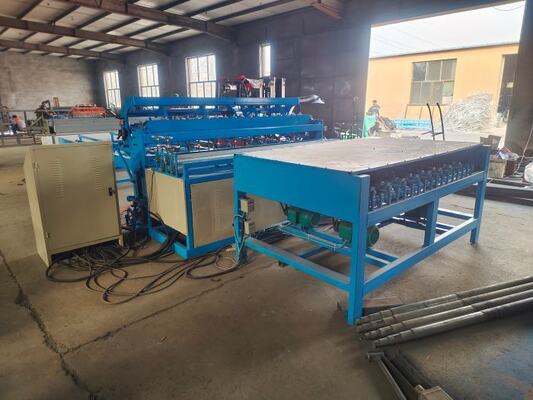

Μέγεθος πλέγματος 150*150mm 4mm PLC κατασκευαστικό εξοπλισμό συγκόλλησης πλέγματος

Μέγεθος πλέγματος 150*150mm 4mm PLC κατασκευαστικό εξοπλισμό συγκόλλησης πλέγματος

Εισαγωγή εξοπλισμού συγκόλλησης κατασκευαστικών πλέκων

1Ολόκληρη η μηχανή ελέγχεται από διεπαφή άνθρωπος-μηχανή + pcl μεθόδους ελέγχου προγραμματισμού, με υψηλό βαθμό αυτοματισμού.
2. Μπορεί να συγκολλήσει τσιμεντωμένο σύρμα, ψυχρό σύρμα, μαύρο σύρμα και άλλα υλικά, με ευρεία προσαρμοστικότητα.
3Σύμφωνα με την χωρητικότητα των χρηστών, μπορεί να υιοθετηθεί μονομερή ή κλάσματική συγκόλληση, με μεγάλη ευελιξία.
4Η μονάδα έχει σχεδιαστεί ως διαχωρίσιμη δομή για να διευκολύνει την προσαρμογή των προδιαγραφών και τη συντήρηση.
5Ο μετασχηματιστής υιοθετεί αναγκαστική ψύξη με νερό και είναι εξοπλισμένος με συσκευή προστασίας της ροής, έτσι ώστε η μονάδα να μπορεί να λειτουργεί αξιόπιστα και συνεχώς.
6Η πίεση συγκόλλησης πρέπει να είναι ομοιόμορφη ώστε να εξασφαλίζεται η ποιότητα όλων των συνδέσεων συγκόλλησης.
7. Η οριζόντια συσκευή απομόνωσης μπαρ υιοθετεί κινητήρα βήματος για αυτόματη τροφοδοσία για τη μείωση της έντασης εργασίας και τη βελτίωση της αποδοτικότητας.
8Η κατακόρυφη διάσταση του δικτύου μπορεί να αλλάξει μέσω εισόδου οθόνης για να ικανοποιήσει τις ανάγκες των αλλαγών πολλαπλών προδιαγραφών της μηχανικής.
9Η οριζόντια θέση σφραγίσματος μπαρ είναι εξοπλισμένη με μηχανισμό ρίψης μαγνητικού υλικού, ο οποίος έχει γρήγορη ταχύτητα σφραγίσματος και υψηλή αποδοτικότητα παραγωγής.
10Το ηλεκτρόδιο είναι εξοπλισμένο με μια συσκευή που εξασφαλίζει την αξιόπιστη και ακριβή απομόνωση της εγκάρσιας ενίσχυσης.

Χαρακτηριστικά εξοπλισμού συγκόλλησης κατασκευαστικών πλέκων

Μηχανή συγκόλλησης με κύριο πλέγμα

1Η μηχανή συγκόλλησης είναι μια συσκευή που εφαρμόζει πίεση και ηλεκτρικό ρεύμα στις προκαθορισμένες διαμήκεις και εγκάρσιες γραμμές για να σχηματίσουν σημεία συγκόλλησης.

2Το άνω ελατήριο πίεσης επαφής έχει διάρκεια ζωής άνω των 10 ετών.0000,000 κύκλους κάτω από το ονομαστικό φορτίο.

3Ο κύριος κινητήρας χρησιμοποιεί κινητήρα πέδησης μεταβλητής συχνότητας 7,5 kW για να εξασφαλίσει την πίεση και την ταχύτητα συγκόλλησης.

4Χρησιμοποιήστε το καλούπι επάνω για να εξασφαλιστεί η ακρίβεια του πλέγματος.

5Υπάρχει συσκευή ανίχνευσης διασταυρούμενης γραμμής για να εξασφαλιστεί η ακρίβεια της θέσης τοποθέτησης της διασταυρούμενης γραμμής.

6Μετασχηματιστής συγκόλλησης μονής φάσης ισχύος 200 KVA

7Τα μπλοκ ηλεκτροδίων είναι κατασκευασμένα από χαλκό χρώματος-ζύρκονίου με σκληρότητα HRB ≥ 78 και αγωγιμότητα ≥ 50 MS/m. Οι προδιαγραφές είναι 35×35×35 mm.Οι επιφάνειες εργασίας μπορούν να εναλλάσσονται για χρήσηΤο άνω ηλεκτρόδιο είναι κατασκευασμένο από ράβδους χρωμίου-ζίρκονίου με σκληρότητα HRB ≥ 78 και αγωγιμότητα ≥ 50 MS/m,και οι προδιαγραφές είναι 25 mm.

8Ο θολωτής ηλεκτροδίων είναι κατασκευασμένος από τετράγωνο χαλκού T2 με αγωγιμότητα ≥ 56 MS/m. Αυτό αυξάνει την αγωγιμότητα μεταξύ χαλκού πλάκες και επεκτείνει τη διάρκεια ζωής των ηλεκτροδίων.

9Το σύρμα υψηλής αγωγιμότητας είναι κατασκευασμένο από ταινία χαλκού T2 και κατασκευάζεται με διαδικασία ψυχρής κάμψης, η οποία εξασφαλίζει την ποιότητα συγκόλλησης και παρατείνει τη διάρκεια ζωής.

Διαμήκη τροφοδοσία σύρματος

1Το σύστημα διαμήκης γραμμής αποτελείται από ανίχνευση τροφοδοσίας υλικού, κύλινδρο ευθυγράμμισης και τροχιά σύρματος.

Η ανίχνευση τροφοδοσίας χρησιμοποιείται για τον έλεγχο της κατάστασης έλλειψης υλικού κατά μήκος της διαμήκης γραμμής, εξασφαλίζοντας τη συνέχεια της λειτουργίας της μηχανής συγκόλλησης.

2Η διάταξη ευθυγράμμισης πραγματοποιείται με τη χρήση μιας και μόνο διαδικασίας ευθυγράμμισης για να εξασφαλιστεί η επίπεδη κατάσταση του ματιού.

Περικυκλωμένα καλώδια

1Ο διασταυρούμενος συρμός είναι μια συσκευή μεταφοράς που τροφοδοτεί τις ευθυγραμμισμένες και κομμένες ράβδους ενίσχυσης τυπικού μήκους στην θέση ηλεκτρόδου συγκόλλησης της κύριας μηχανής όπως απαιτείται για συγκόλληση.Το υλικό με διασταυρούμενες ράβδους είναι μια συσκευή μεταφοράς που τροφοδοτεί τις ευθυγραμμισμένες και κομμένες ράβδους ενίσχυσης τυπικού μήκους στην θέση ηλεκτρόδου συγκόλλησης του κύριου μηχανήματος όπως απαιτείται για συγκόλλησηΑποτελείται από μια σκάλα πλατφόρμας, ένα δοχείο αποθήκευσης και ένα δοχείο εκφόρτωσης.

2Ο κινητήρας σταπ σηκώνει αυτόματα το νήμα και το αφήνει αυτόματα στην καθορισμένη θέση.

3Η διασταυρούμενη καλωδίωση είναι τύπου δίσκου, γεγονός που διευκολύνει τους εργαζόμενους να χειρίζονται το καλώδιο και μειώνει την ένταση της εργασίας τους.

Επιστροφή πλέγματος έλξης

1Η επαναλαμβανόμενη διαδικασία πλέγματος σχοινίς περιλαμβάνει την ανάσυρση των ήδη συγκολλημένων οριζόντιων γραμμών σύμφωνα με τις παραμέτρους που ορίζονται από το πρόγραμμα για να σχηματίσουν ένα πλέγμα.Η διαδικασία επαναλαμβανόμενου πλέγματος περιλαμβάνει την απόσυρση των ήδη συγκολλημένων οριζόντιων γραμμών σύμφωνα με τις παραμέτρους που ορίζονται από το πρόγραμμα για να σχηματίσουν ένα πλέγμαΗ διαδικασία αυτή μπορεί να επαναληφθεί αρκετές φορές, ανάλογα με το μήκος του πλέγματος, μέχρι να αποσυρθεί πλήρως όλο το φύλλο.η διαδικασία αυτή μπορεί να επαναληφθεί πολλές φορές μέχρι να αποσυρθεί πλήρως ολόκληρο το φύλλο δικτύου.

Το αγκίστρι ματιού τραβάται μηχανικά, με πνευματική υποστήριξη για την ανύψωση και την κατάθλιψη του αγκίστριου.με ατμοσφαιρική υποστήριξη για την ανύψωση και την κατήφορο του γάντζου.

Σύστημα ελέγχου

1Χρησιμοποιώντας ένα PLC προγραμματιζόμενο σύστημα ελέγχου και μια οθόνη αφής διεπαφή λειτουργίας.

2Κάθε λειτουργική δομή είναι εξοπλισμένη με συσκευή ανίχνευσης σφαλμάτων και διαθέτει λειτουργία αυτόματου συναγερμού και κλείδωσης.

3Οι προδιαγραφές των πλέκων και οι παραμέτροι λειτουργίας κάθε μηχανισμού ρυθμίζονται μέσω της διεπαφής με οθόνη αφής.

Το ρεύμα συγκόλλησης και ο χρόνος ρυθμίζονται μέσω της οθόνης αφής στο κύριο ντουλάπι ελέγχου.

4Χρησιμοποιώντας έναν ελεγκτή συγκόλλησης από ατσάλινο πλέγμα και έναν θυρίστορα για συγχρονικό έλεγχο, είναι δυνατόν να επιτευχθεί ταυτόχρονη συγκόλληση του μετασχηματιστή ή ξεχωριστός έλεγχος για κάθε τμήμα.

Τεχνικές παραμέτρους εξοπλισμού συγκόλλησης δομικών πλέκων

Εφαρμογές του δομικού πλέγματος

Ο εξοπλισμός συγκόλλησης κατασκευαστικών δικτύων χρησιμοποιείται κυρίως για: συγκόλληση κατασκευαστικών δικτύων, γηπέδων ποδοσφαίρου, σιδηροδρόμων, αυτοκινητοδρόμων, γεφυρών, κτιρίων, κατοικημένων περιοχών.

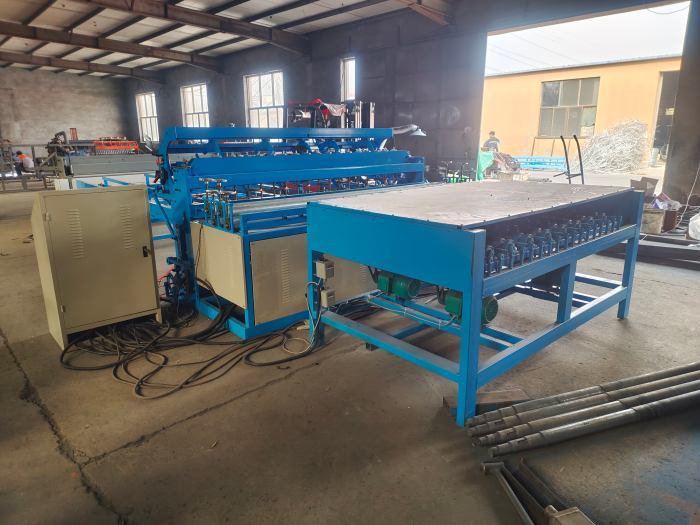

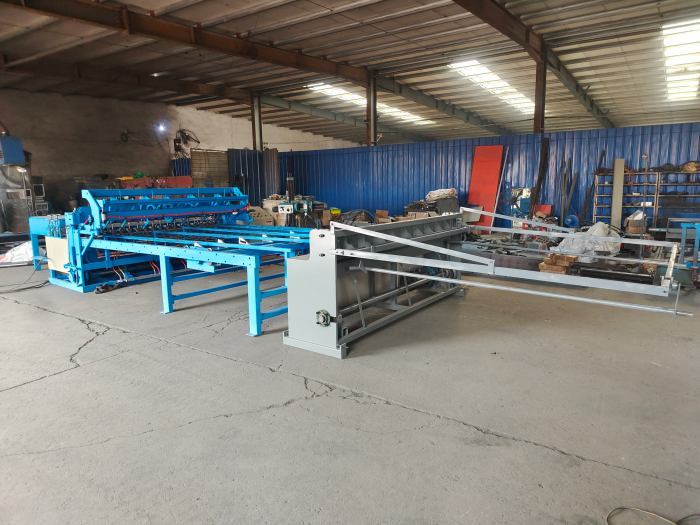

Φωτογραφίες εξοπλισμού συγκόλλησης δομικών πλέκων
