Μηχανή συγκόλλησης πλέγματος ενισχυτικού 5-12 mm / BRC Πίνακα συγκόλλησης πλέγματος ενισχυτικού σκυροδέματος

Μηχανή συγκόλλησης ιστών με ενισχυτικό πλέγμα 5-12mm / Μηχανή συγκόλλησης πάνελ ιστών με ενισχυτικό πλέγμα BRC

Εισαγωγή της μηχανής συγκόλλησης ιστών ενισχυτικών 5-12 mm / μηχανής συγκόλλησης πλακιδίων ενσωματωμένων σε σιδηροτροφικά πλαίσια BRC

Η μηχανή συγκόλλησης ατσάλινου καλωδίου συγκόλλησης αυτομάτως σε πλέγμα για την κατασκευή.Κλείνει και συγκολλεί με ακρίβεια διασταυρώσεις συρματόσχοινων χρησιμοποιώντας ηλεκτρικό ρεύμα και πίεση.Το μηχάνημα συνεχώς τραβάει και κόβει το δίχτυ για αποτελεσματική παραγωγή.με κινητήρα κυψελών και κινητήρα κυψελών αέρα.

Χαρακτηριστικά της μηχανής συγκόλλησης ιστών ενισχυτικών 5-12 mm / μηχανής συγκόλλησης πάνελ ιστών ενισχυτικών σκυροδέματος BRC

1Ο νέος σχεδιασμός αυξάνει την απόδοση κατά 20%, μειώνει τη χρήση αέρα κατά 30%, συντομεύει τον κύλινδρο κατά 60%, παρέχει πίεση 570KG, εξοικονομεί 50% ενέργεια και απλοποιεί τη σύνδεση βαλβίδων.

2. Ειδικός χάλυβα σωλήνας επιτρέπει εύκολη τροφοδοσία γραμμή σύρματος, servo στέλνει καλώδια περαιτέρω, SMC κυλίνδρους αυτόματη συμπίεση, τρυπάνι slots ανύψωση για την προστασία ηλεκτρόδια.

3Ο διασταυρωμένος τροφοδότης καλωδίων με χωρητικότητα 1T χρησιμοποιεί κινητήρα και μειωτήρα για την τροφοδοσία χύδην. Ο κινητήρας servo εξασφαλίζει ακριβή, σταθερή πτώση καλωδίων με μεγάλη ροπή.

4Η έλξη του πλέγματος τροφοδοτείται από ελεγκτικό κινητήρα με μειωτήρα, οι κύλινδροι SMC ελέγχουν την ανύψωση του γάντζου και το PLC ρυθμίζει την απόσταση των συρμάτων μέσω οθόνης αφής.

5Το σύστημα ελέγχου PLC εξασφαλίζει ακριβή, αυτοματοποιημένη λειτουργία ολόκληρης της μηχανής, επιτρέποντας εύκολη ρύθμιση παραμέτρων, παρακολούθηση σε πραγματικό χρόνο και σταθερή απόδοση.

6Αποτελεσματική και γρήγορη: Η αυτοματοποιημένη συγκόλληση βελτιώνει την παραγωγική απόδοση και μειώνει το κόστος εργασίας.
7Σταθερή ποιότητα συγκόλλησης: Οι ισχυρές συγκόλλησεις και οι ομοιόμορφες συνδέσεις εξασφαλίζουν τη δύναμη και τη αντοχή του πλέγματος.
8- Ακριβής έλεγχος: Ένα σύστημα PLC ρυθμίζει τις παραμέτρους συγκόλλησης για υψηλής ακρίβειας συγκόλληση και έλεγχο διαστάσεων.
9- Εξοικονόμηση ενέργειας και φιλικό προς το περιβάλλον: Ένας ορθολογικός σχεδιασμός μειώνει την κατανάλωση ενέργειας και φυσικού αερίου, με αποτέλεσμα πιο οικονομική λειτουργία.
10- Εύκολη λειτουργία: Μια διεπαφή ελέγχου με οθόνη αφής επιτρέπει την εύκολη ρύθμιση και παρακολούθηση της κατάστασης παραγωγής.
11. Ευρύ φάσμα εφαρμογών: Υποστηρίζει μια ποικιλία προδιαγραφών φραγμάτων για την κάλυψη διαφόρων απαιτήσεων έργου.

Πλεονεκτήματα της μηχανής συγκόλλησης πλέγματος ενισχυτικού 5-12 mm / μηχανής συγκόλλησης πλέγματος ενισχυτικού πλακέτου σκυροδέματος BRC

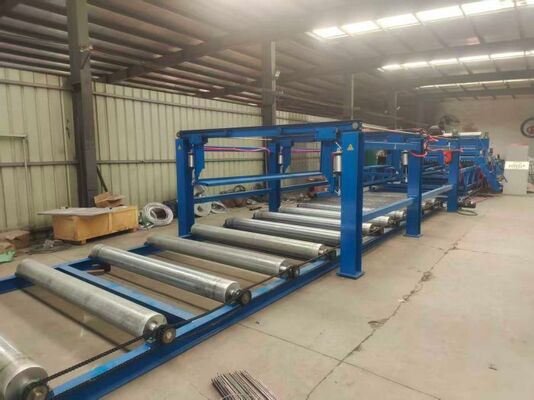

1. Τραβήξτε τη συσκευή πλέγματος

Είναι να τραβήξει τα συγκολλημένα καλώδια από το δίχτυ σύμφωνα με τις παραμέτρους που ορίζονται από το πρόγραμμα, και σύμφωνα με το μήκος του δίχτυου, μπορεί να συνειδητοποιήσει πολλαπλές αλληλοσυνδεόμενες σύρση δίχτυ,έως ότου ολόκληρο το δίχτυ αποσυρθεί πλήρωςΑποτελείται από τέσσερα μέρη: το κατώτατο πλαίσιο, το κινητό πλαίσιο σάκων έλξης, το όχημα σάκων έλξης και τους σωλήνες στήριξης σάκων.

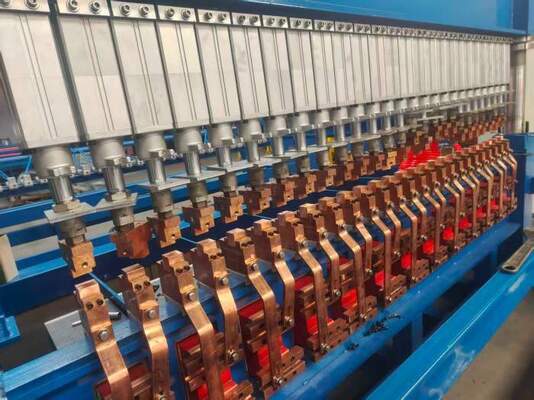

2Τα πάνω και τα κάτω ηλεκτρόδια υιοθετούν όλα ειδικά CuCrZr, η ηλεκτρική αγωγιμότητα, σκληρότητα και αντοχή στην φθορά είναι όλα πολύ καλά,ο χρόνος μετάβασης του διαμήκους κυττάρου μειώνεται σε περίπου 30 δευτερόλεπταΤα ηλεκτρόδια συγκόλλησης κινούνται από το σπινδύλιο που περνά μέσα από την καμπύλη και τοποθετούνται με ρυθμιζόμενη πίεση ελαστικού.
Και τα πάνω και τα κάτω ηλεκτρόδια υιοθετούν και τα δύο σύστημα ψύξης με νερό, μειώνοντας έτσι τη θερμότητα των άνω και κατώτερων ηλεκτροδίων όταν λειτουργεί η μηχανή και μπορούν να λειτουργούν για 24 ώρες συνεχώς.

3. Cross Wire αυτόματη πτώση Hopper
Η συσκευή είναι ένα είδος συσκευής τροφοδοσίας που μπορεί να στείλει τα προκόπητα καλώδια χάλυβα στη θέση ηλεκτροδίου συγκόλλησης της μηχανής συγκόλλησης ματιών σύμφωνα με τις απαιτήσεις συγκόλλησης,Μπορεί να αποθηκεύσει περίπου 1 τόνο προετοιμασμένων καλωδίων, μειώνοντας σημαντικά την ένταση της συχνής σίτισης
α) Η θόλωσα αυτή αποτελείται από μια πλατφόρμα, δύο σκάλες, μια θόλωσα που πέφτει, οι οποίες είναι όλες εγκατεστημένες στο ράφιο των σάκων προς τα πίσω και προς τα εμπρός.
β) Υπάρχει σκάλα και στις δύο πλευρές της πλατφόρμας για εύκολη λειτουργία.
γ) Η πέφτει θόλωμα χρησιμοποιεί έναν δίσκο σχήμα τροχός αυλακώματος για να διαλέξει με ακρίβεια το σύρμα.κάθε εγκάρσια ατσάλινα καλώδια τροφοδοτούνται ομοιόμορφα στην θέση του σπρώχτη ένα προς έναΗ ισχύς του καλωδίου που πέφτει είναι 13,5 N.
(δ) Ένα σύνολο διασταυρούμενων ατσάλινων καλωδίων τοποθέτησης είναι εγκατεστημένο στη θέση ώθησης του σπρώχτη στην κάτω δέσμη της μηχανής συγκόλλησης ματιών για να εξασφαλιστεί η συνέπεια των διασταυρούμενων ατσάλινων καλωδίων.Η δύναμη χτυπήματος είναι ένας κύλινδρος τριών άξων με διάμετρο κύλινδρου 40mm.

4- Σύνοψη καλωδίων και αυτόματη τροφοδοσία

Η συσκευή αυτόματης τροφοδοσίας αγωγών γραμμής πρέπει να αποστέλλει αυτόματα τα χειροκίνητα συρρικνωμένα αγωγά γραμμής στην θέση ηλεκτροδίου συγκόλλησης της κύριας μηχανής συγκόλλησης με δίχτυ,για να διευκολύνει την κύρια μηχανή συγκόλλησης ματιών να ολοκληρώσει τη διαδικασία συγκόλλησης. Όταν η γραμμή καλωδίων τροφοδοσία αυτοκίνητο τροφοδοσία είναι αυτόματα, η επόμενη ομάδα των καλωδίων γραμμή θα προετοιμαστεί χειροκίνητα,η οποία μπορεί να συνειδητοποιήσει την παραγωγή της κύριας μηχανής συγκόλλησης πλέγματος χωρίς διακοπή και να βελτιώσει σημαντικά την αποδοτικότητα της παραγωγής.

α) Αποτελείται από ένα όχημα τροφοδοσίας με καλώδια, μια συσκευή ευθυγράμμισης, μπροστινούς και πίσω κυλίνδρους καλωδίων και το πλαίσιο του οχήματος τροφοδοσίας.
β) Υπάρχουν 16-26pcs συσκευές συμπίεσης καλωδίου γραμμής, οι οποίες είναι εγκατεστημένες στην δομή του αυτοκινήτου τροφοδοσίας καλωδίων γραμμής, και η δράση συμπίεσης πραγματοποιείται από τον κύλινδρο αέρα.
γ) Η συσκευή τοποθέτησης ευθυγράμμισης καλωδίων γραμμής κινείται προς τα πάνω και προς τα κάτω.η διάταξη ευθυγράμμισης και τοποθέτησης είναι ανυψωμένη ώστε να εξασφαλίζεται ότι το μήκος όλων των καλωδίων ασύρματης σύνδεσης είναι συνεπές.

Τεχνικές παραμέτρους της μηχανής συγκόλλησης ιστών ενισχυτικών μεγέθους 5-12 mm / μηχανής συγκόλλησης πλακιδίων ενσωματωμένων σε σίδηρο BRC

Χρησιμοποιήσεις των σάκων ενισχύσεων

1Κατασκευή: Ενίσχυση δαπέδων, τοίχων, πλακών και οροφών.
2Οδικά έργα: Χρησιμοποιείται σε αυτοκινητόδρομους, γέφυρες και σήραγγες για ενίσχυση σκυροδέματος.
3Διατήρηση του νερού: Ενίσχυση των φραγμών, των δεξαμενών και των πλαγιών των καναλιών.
4Υποστήριξη ορυχείων: Χρησιμοποιείται σε σήραγγες και υπόγεια περάσματα για υποστήριξη της ασφάλειας.
5Βιομηχανικά δάπεδα: Ενισχύσεις για τα δάπεδα εργοστασίων και αποθηκών.
6.Παρασκευασμένα εξαρτήματα: Πλαίσιο για προϊόντα προκατασκευασμένου σκυροδέματος όπως σωλήνες και αποχέτευση.

Φωτογραφίες της μηχανής συγκόλλησης πλέγματος ενισχυτικού 5-12mm / μηχανή συγκόλλησης πλέγματος ενισχυτικού πάνελς σκυροδέματος BRC
