24 Τεμάχια Μηχανή Συγκόλλησης Πλέγματος Οπλισμού Ηλεκτροδίων Μέγεθος 100*100mm

24 Τεμ. Μηχανή Συγκόλλησης Πλέγματος Οπλισμού με Πλέγμα Ηλεκτροδίων 100*100mm

Εισαγωγή Μηχανής Συγκόλλησης Πλέγματος Οπλισμού

Η Μηχανή Συγκόλλησης Πλέγματος Οπλισμού συγκολλά αυτόματα χαλύβδινους σύρματα σε πλέγμα για κατασκευές. Ελεγχόμενη από PLC, συγκρατεί και συγκολλά με ακρίβεια τις διασταυρώσεις των συρμάτων χρησιμοποιώντας ηλεκτρικό ρεύμα και πίεση. Η μηχανή τραβά και κόβει συνεχώς το πλέγμα για αποδοτική παραγωγή. Διαθέτει υψηλή ταχύτητα συγκόλλησης, ακριβή διαστασιολόγηση, εξοικονόμηση ενέργειας και εύκολο έλεγχο μέσω οθόνης αφής, υποστηριζόμενη από σερβοκινητήρες και αεροσυμπιεστές για σταθερή απόδοση.

Χαρακτηριστικά Μηχανής Συγκόλλησης Πλέγματος Οπλισμού

1. Ο νέος σχεδιασμός αυξάνει την παραγωγή κατά 20%, μειώνει τη χρήση αέρα κατά 30%, συντομεύει τον κύλινδρο κατά 60%, παρέχει πίεση 570KG, εξοικονομεί 50% ενέργεια και απλοποιεί τη σύνδεση των βαλβίδων.

2. Ειδικός χαλύβδινος σωλήνας επιτρέπει την εύκολη τροφοδοσία των γραμμικών συρμάτων. Ο σερβοκινητήρας στέλνει τα σύρματα πιο μακριά. Οι κύλινδροι SMC αυτόματα συγκρατούν. Οι αυλακωτές σήραγγες ανυψώνονται για την προστασία των ηλεκτροδίων.

3. Ο τροφοδότης εγκάρσιων συρμάτων με χωρητικότητα 1T χρησιμοποιεί κινητήρα & μειωτήρα για μαζική τροφοδοσία. Ο σερβοκινητήρας εξασφαλίζει ακριβή, σταθερή πτώση σύρματος με μεγάλη ροπή.

4. Η έλξη του πλέγματος κινείται από σερβοκινητήρα με μειωτήρα. Οι κύλινδροι SMC ελέγχουν την ανύψωση του γάντζου και το PLC προσαρμόζει την απόσταση των συρμάτων μέσω οθόνης αφής.

5. Το σύστημα ελέγχου PLC εξασφαλίζει ακριβή, αυτοματοποιημένη λειτουργία ολόκληρης της μηχανής, επιτρέποντας εύκολη ρύθμιση παραμέτρων, παρακολούθηση σε πραγματικό χρόνο και σταθερή απόδοση.

6. Χοάνη σύρματος εγκάρσιας ροής: ο βηματικός κινητήρας κινεί τη συσκευή τύπου δίσκου για αυτόματη πτώση συρμάτων, και η χοάνη έχει μεγάλη χωρητικότητα αποθήκευσης συρμάτων έως 1,5 τόνους. Όταν δεν υπάρχει εγκάρσιο σύρμα στη χοάνη, ο εξοπλισμός σταματά αυτόματα τη λειτουργία του.

7. Μηχανισμός τροφοδοσίας διαμήκους σύρματος: ο σερβοκινητήρας είναι εξοπλισμένος με πλανητικό μειωτήρα για την κίνηση της πνευματικής συσκευής τροφοδοσίας σύρματος συμπίεσης για την αποστολή του σύρματος στη θέση συγκόλλησης. Ο εξοπλισμός συγκολλά αυτόματα.

8. Μηχανισμός έλξης πλέγματος: ο σερβοκινητήρας που υποστηρίζει πλανητικό μειωτήρα κινεί τη συσκευή έλξης πλέγματος με πνευματική σύσφιξη για να εξασφαλίσει τη σταθερότητα του συστήματος και το τυπικό μέγεθος του συγκολλημένου πλέγματος. Η αυτόματη παλινδρομική έλξη πλέγματος μπορεί να πραγματοποιήσει την παραγωγή πλέγματος επιμήκους μεγέθους.

9. Υιοθετούνται υδρόψυκτοι ηλεκτροδίων συγκόλλησης και ένας νέος τύπος ειδικού μετασχηματιστή υδρόψυξης για τη συγκόλληση πλέγματος με εποξειδική ρητίνη, ο οποίος είναι μικρότερος σε μέγεθος και υψηλότερος σε ασφάλεια και αξιοπιστία από τους παραδοσιακούς μετασχηματιστές.

10. Οι ηλεκτρικές συσκευές χαμηλής τάσης είναι κατασκευασμένες από Schneider, γνωστές μάρκες για να διασφαλιστεί η αποδοτική και σταθερή λειτουργία του εξοπλισμού.

11. Η μηχανή θα σταματήσει αυτόματα να λειτουργεί εάν δεν υπάρχουν εγκάρσια σύρματα στη συσκευή χοάνης.

12. Όταν υπάρχει δυσλειτουργία στη μηχανή, το PLC θα ειδοποιήσει, κάτι που διευκολύνει τη ρύθμιση της μηχανής.

13. Η ρύθμιση της απόστασης των εγκάρσιων συρμάτων υιοθετεί έλεγχο μικροϋπολογιστή PLC, ρυθμίζεται στην οθόνη αφής. Πολύ εύκολο και βολικό στη χρήση.

14. Το σύστημα έλξης πλέγματος υπολογίζεται αυτόματα σε κύκλο. Δεν απαιτείται χειροκίνητη ρύθμιση. Το καρότσι έλξης πλέγματος μπορεί να επιστρέψει αυτόματα στην αρχική θέση μετά την ολοκλήρωση της έλξης του πλέγματος.

Πλεονεκτήματα Μηχανής Συγκόλλησης Πλέγματος Οπλισμού

1. Αποδοτική και Γρήγορη: Η αυτοματοποιημένη συγκόλληση βελτιώνει την αποδοτικότητα παραγωγής και μειώνει το κόστος εργασίας.
2. Σταθερή Ποιότητα Συγκόλλησης: Ισχυρές συγκολλήσεις και ομοιόμορφες συνδέσεις εξασφαλίζουν την αντοχή και την ανθεκτικότητα του πλέγματος.
3. Ακριβής Έλεγχος: Ένα σύστημα PLC προσαρμόζει τις παραμέτρους συγκόλλησης για συγκόλληση υψηλής ακρίβειας και έλεγχο διαστάσεων.
4. Εξοικονόμηση Ενέργειας και Φιλικό προς το Περιβάλλον: Ένας ορθολογικός σχεδιασμός μειώνει την κατανάλωση ενέργειας και αερίου, οδηγώντας σε πιο οικονομική λειτουργία.
5. Εύκολη Λειτουργία: Μια διεπαφή ελέγχου οθόνης αφής επιτρέπει την εύκολη ρύθμιση και παρακολούθηση της κατάστασης παραγωγής.
6. Ευρύ Φάσμα Εφαρμογών: Υποστηρίζει διάφορες προδιαγραφές οπλισμού για να καλύψει ποικίλες απαιτήσεις έργων.
7. Συμπαγής Δομή: Εξοικονομεί χώρο στο εργοστάσιο και διευκολύνει την εγκατάσταση και τη συντήρηση.

Τεχνικές Παράμετροι Μηχανής Συγκόλλησης Πλέγματος Οπλισμού

Εφαρμογές Μηχανής Συγκόλλησης Πλέγματος Οπλισμού

Το πλέγμα οπλισμού χρησιμοποιείται κυρίως στην κατασκευή υποδομών όπως αυτοκινητόδρομοι, σιδηρόδρομοι και διάδρομοι αεροδρομίων. Ενισχύει τη σταθερότητα και την ανθεκτικότητα του οδοστρώματος, μειώνοντας παράλληλα τον σχηματισμό ρωγμών.

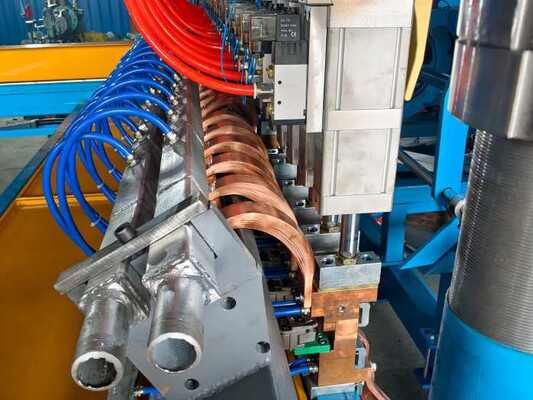

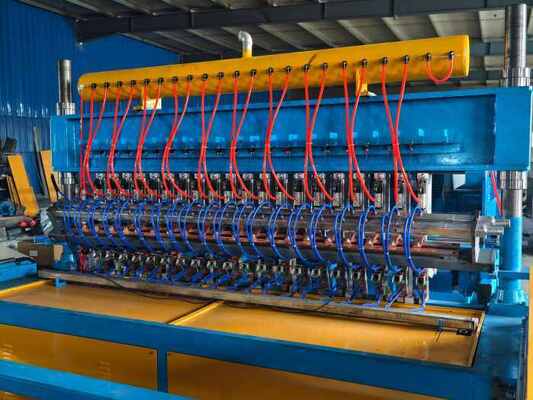

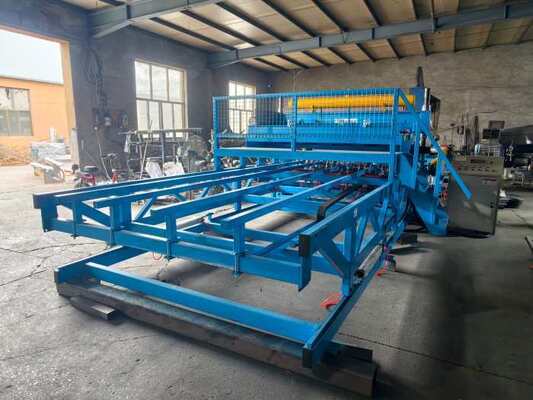

Φωτογραφίες Μηχανής Συγκόλλησης Πλέγματος Οπλισμού
